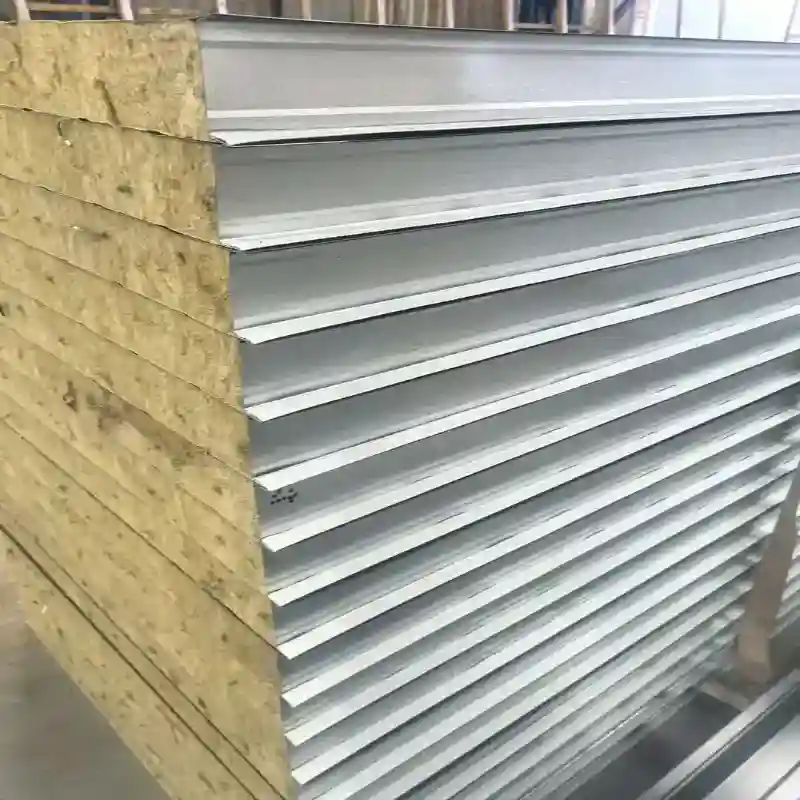

Metalowy kompozytowy panel dachowy

Metalowy kompozytowy panel dachowy Shunchen oferuje zintegrowane rozwiązanie dachowe dla zakładów przemysłowych, magazynów, chłodni i budynków komercyjnych. Dzięki ciągłemu laminowaniu trwałych metalowych powłok i izolowanych rdzeni (50–200 mm) eliminuje dodatkowe warstwy na miejscu, maksymalizując jednocześnie efektywność energetyczną. Obsługiwany przez grupę o udźwigu 450 000 ton, zapewnia pełną specyfikację niestandardową i szybką dostawę.

Kluczowe funkcje

Zintegrowana izolacja termiczna

Izolowany rdzeń jest zamknięty pomiędzy blachami, tworząc ciągłą barierę termiczną na dachu. Rdzenie PU i PIR szczególnie nadają się do budynków, w których istotne jest ograniczenie przenikania ciepła przez dach.

Wymaganą grubość metalowego kompozytowego panelu dachowego można wybrać w zależności od docelowej izolacji projektu i lokalnych warunków klimatycznych, zamiast stosować jedną stałą grubość dla każdego budynku.

Odporna na warunki atmosferyczne powierzchnia metalowa

Zewnętrzna warstwa metalu stanowi pierwszą barierę przed deszczem, światłem słonecznym, wiatrem i działaniem czynników atmosferycznych. Wybrany system powłokowy stanowi zabezpieczenie podłoża stalowego lub aluminiowego, a także decyduje o widocznym wykończeniu dachu.

W przypadku projektów realizowanych w środowiskach wilgotnych, przybrzeżnych lub narażonych na działanie środków chemicznych specyfikację podłoża i powłoki należy wybrać zgodnie z przewidywanymi warunkami korozji.

Sztywność strukturalna

Klejona konstrukcja warstwowa łączy dwie metalowe powłoki ze sztywnym lub półsztywnym rdzeniem izolacyjnym. Tworzy to grubszy i bardziej stabilny panel niż pojedyncza cienka blacha.

Sztywność panelu zależy od rodzaju rdzenia, grubości panelu, grubości blachy, geometrii profilu, rozpiętości i sposobu mocowania. Dlatego też w przypadku projektowania dachu konstrukcyjnego ostateczną konfigurację panelu należy wybrać zgodnie z wymaganą rozpiętością i warunkami obciążenia.

Zmniejszone nakładanie się warstw dachu

Ponieważ pokrycie metalowe i izolacja są dostarczane jako jeden element wykonany fabrycznie, system dachowy nie wymaga oddzielnej warstwy izolacyjnej pomiędzy zewnętrzną blachą dachową a wnętrzem budynku.

Ta zintegrowana konfiguracja może zmniejszyć liczbę etapów instalacji i uprościć obsługę materiałów podczas budowy dachu.

Niestandardowy wygląd powierzchni

Zewnętrzne i wewnętrzne blachy mogą być dostarczane w różnych wykończeniach i kolorach. Pozwala to na dopasowanie wyglądu dachu do obiektów przemysłowych, budynków handlowych, magazynów i innych wymagań architektonicznych.

Aplikacje

Warsztaty i fabryki przemysłowe

Metalowe kompozytowe płyty dachowe stosowane są do dachów fabrycznych, gdzie wymagana jest izolacja termiczna wraz z wykończoną metalową powierzchnią dachową. Konfiguracje PU, PIR i wełny mineralnej można wybrać w zależności od wymagań termicznych i przeciwpożarowych budynku.

Magazyny i budynki logistyczne

Magazyny wymagają dużych powierzchni dachowych o stałych wymiarach paneli i wydajnym montażu. Prefabrykowana konstrukcja panelowa nadaje się do magazynów o konstrukcji stalowej i obiektów logistycznych, gdzie konstrukcja dachu musi pokrywać duże powierzchnie.

Obiekty chłodnicze

Do chłodni i budynków o kontrolowanej temperaturze można wybrać rdzenie PU lub PIR ze względu na ich właściwości termoizolacyjne. Grubość panelu jest zwykle określana na podstawie docelowej temperatury wewnętrznej, klimatu zewnętrznego, obciążenia chłodniczego i projektu przegród zewnętrznych.

Budynki Handlowe i Rolnicze

Panele można stosować w budynkach komercyjnych, magazynach rolniczych, budynkach inwentarskich i innych konstrukcjach wymagających gotowej izolowanej obudowy dachowej.

Budynki przemysłowe wrażliwe na ogień

Konfiguracje z rdzeniem z wełny skalnej można zastosować tam, gdzie projekt wymaga rdzenia z izolacji mineralnej o właściwościach niepalnych. Ostateczną klasyfikację ogniową należy potwierdzić na podstawie kompletnej konstrukcji panelu i obowiązującej normy badawczej.

Parametry techniczne

Specyfikacje produktu

Typowy wybór grubości

Grubość metalowego kompozytowego panelu dachowego należy określić na podstawie wymaganych właściwości cieplnych, specyfikacji ogniowej, rozpiętości, lokalnego klimatu i projektu konstrukcyjnego, a nie wybierać wyłącznie na podstawie rodzaju budynku.

Obowiązujące standardy

Shunchen może produkować panele zgodnie z określonymi wymaganiami chińskimi i międzynarodowymi, w tym GB/T 23932-2009 i EN 14509, jeśli ma to zastosowanie. Testy ogniowe i wydajnościowe można zorganizować zgodnie z obowiązującą specyfikacją projektu, w tym odpowiednimi metodami ASTM lub innymi regionalnymi metodami testowymi.

Dokładny standard i metodę badania należy potwierdzić przed produkcją, ponieważ klasyfikacja ogniowa i właściwości termiczne zależą od całej konstrukcji panelu, w tym powłok metalowych, materiału rdzenia, grubości, połączeń i konfiguracji instalacji.

Kontrola produkcji i jakości

Ciągła produkcja paneli

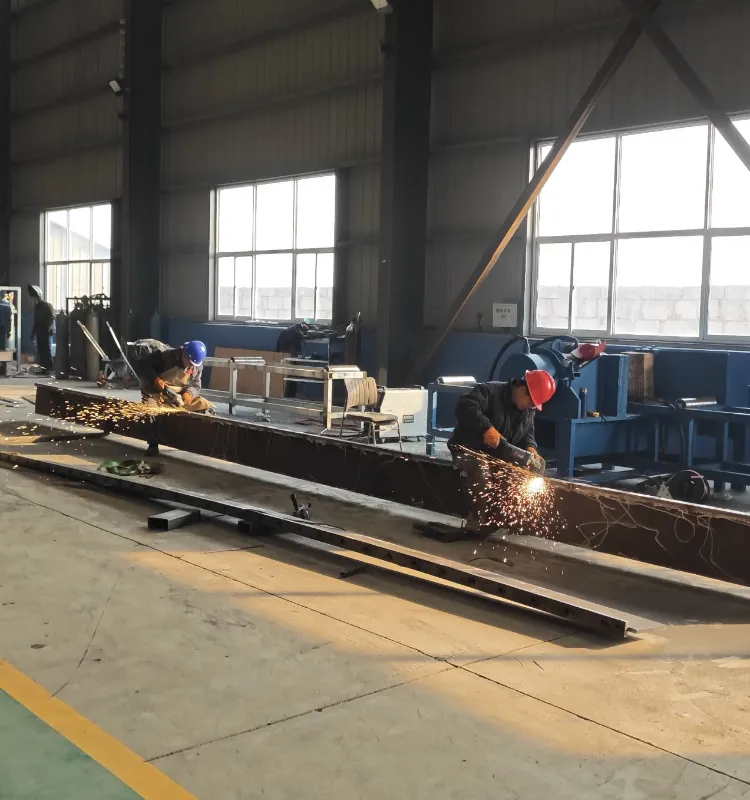

Shunchen wykorzystuje zautomatyzowane ciągłe linie do produkcji kompozytów do formowania blach, przygotowywania rdzenia izolacyjnego, nakładania materiałów wiążących i prasowania warstw w zintegrowany panel.

Ciągła produkcja pozwala zachować spójność geometrii panelu i układu warstw w całym cyklu produkcyjnym.

Kontrola materiału rdzenia

Przed laminowaniem rdzeń izolacyjny jest sprawdzany pod kątem wymaganego rodzaju materiału i specyfikacji. Gęstość, grubość i inne istotne właściwości można zweryfikować zgodnie z wybranym rdzeniem i obowiązującymi wymaganiami kontrolnymi.

Kontrola wymiarów panelu

Gotowe metalowe kompozytowe panele dachowe są sprawdzane pod kątem grubości, szerokości, długości, stanu profilu i widocznych odchyleń wymiarowych. Kontrola koncentruje się na tym, czy gotowy panel odpowiada zatwierdzonej specyfikacji produkcyjnej.

Kontrola klejenia i powierzchni

Połączone złącze sprawdza się pod kątem widocznego rozwarstwienia i niepełnego połączenia. Przed zapakowaniem powierzchnia metalowa jest sprawdzana pod kątem zarysowań, wad powłoki, wgnieceń i innych widocznych uszkodzeń.

Testowanie wydajności

W zależności od konfiguracji produktu i wymagań projektu badania mogą obejmować przewodność cieplną, odporność na ogień, odporność na zginanie i inne istotne weryfikacje wydajności.

W przypadku zamówień eksportowych wymagających niezależnej weryfikacji można zorganizować inspekcję strony trzeciej za pośrednictwem organizacji takich jak SGS lub BV, zgodnie z ustalonym zakresem inspekcji.

Dostosowanie OEM

Wybór materiału rdzenia i metalu

Klienci mogą określić zewnętrzną blachę, wewnętrzną blachę i rdzeń izolacyjny zgodnie z wymaganiami projektu. Shunchen może dostarczyć kombinacje oparte na stali powlekanej organicznie, stopie aluminium-magnezu-manganu, PU, ​​PIR, wełnie mineralnej i wełnie szklanej.

Grubość i szerokość panelu

Grubość panelu można dostosować do wymagań izolacyjnych i projektu budynku. Szerokość efektywną można również dostosować do układu dachu i systemu montażu.

Niestandardowa długość panelu

Panele mogą być produkowane w długościach stałych lub niestandardowych. Produkcja na wymiar zmniejsza potrzebę rozległego cięcia na miejscu i umożliwia dopasowanie wymiarów paneli do geometrii dachu.

Powłoka powierzchniowa i kolor

Klienci mogą określić rodzaj powłoki, wykończenie powierzchni i kolor. Dostępne są systemy powłok poliestrowych i fluorowęglowych dostosowanych do różnych wymagań dotyczących ekspozycji i wyglądu.

Prefabrykowane przetwarzanie

Dodatkowa obróbka fabryczna może obejmować otwieranie, uszczelnianie krawędzi, gięcie narożników i wstępne nawiercanie zgodnie z zatwierdzonymi rysunkami. Operacje te są wykonywane przed wysyłką, gdy projekt wymaga dostarczenia paneli częściowo przygotowanych do montażu.

Instalacja i połączenie

Układ dachu

Przed montażem należy sprawdzić konstrukcję dachu pod kątem wyrównania, rozstawu płatwi, poziomu i stanu nośności. Wymiary metalowego kompozytowego panelu dachowego należy sprawdzić w odniesieniu do zatwierdzonego układu dachu przed podniesieniem wiązek na dach.

Pozycjonowanie panelu

Panele są układane wzdłuż projektowanego kierunku dachu i podpierane przez znajdujące się pod nimi płatwie. Prawidłowe ułożenie jest istotne, ponieważ połączenie płyt decyduje o ciągłości pokrycia dachowego.

Wspólne połączenie

Sąsiednie panele łączone są poprzez zaprojektowaną szczelinę boczną lub konstrukcję zakładkową. Złącze powinno być całkowicie połączone i wyrównane przed mocowaniem, aby zapobiec powstawaniu szczelin między panelami.

Zapięcie

Łączniki instaluje się w konstrukcji nośnej poprzez wyznaczony obszar mocowania. Typ łącznika, rozstaw, specyfikacja podkładki i pozycja mocowania powinny być zgodne z rysunkiem instalacyjnym projektu i lokalnymi wymaganiami dotyczącymi obciążenia wiatrem.

Flashowanie i uszczelnianie

Krawędzie dachów, kalenice, zagłębienia, przejścia i inne połączenia wymagają odpowiedniej obróbki blacharskiej i uszczelnienia. Obszary te są szczególnie ważne dla zapobiegania przedostawaniu się wody, ponieważ przerywają ciągłą powierzchnię dachu.

Szczegóły montażu powinny być zgodne z instrukcjami montażu dostawcy panelu i zatwierdzonym projektem dachu przez inżyniera budowlanego.

Dlaczego warto wybrać Shunchen?

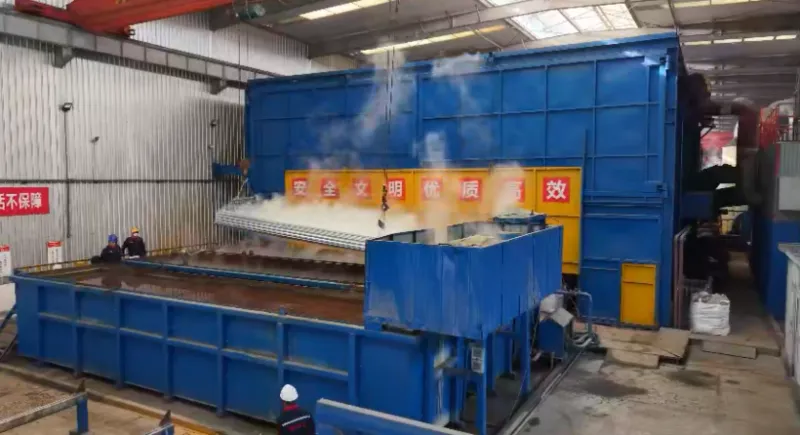

Shunchen dostarcza metalowe kompozytowe panele dachowe ze zintegrowanej bazy produkcyjnej zajmującej się obróbką stali, wyposażonej w obiekty obejmujące obróbkę materiałów stalowych, powlekanie, cynkowanie, magazynowanie i logistykę.

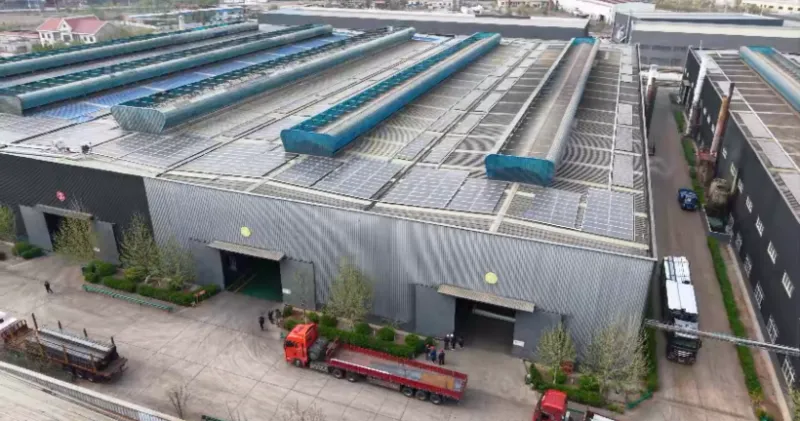

Grupa posiada roczne moce produkcyjne przekraczające 450 000 ton oraz ponad 40 000 metrów kwadratowych powierzchni produkcyjno-magazynowej. W przypadku zamówień na kompozytowe panele dachowe ta infrastruktura produkcyjna obsługuje pozyskiwanie surowców, produkcję paneli, niestandardowe przetwarzanie, kontrolę, pakowanie i wysyłkę eksportową w ramach tego samego łańcucha dostaw.

Klienci mogą przed produkcją określić rdzeń panelu, blachę, grubość, szerokość, długość, powłokę, kolor i wymagania dotyczące prefabrykacji. Informacje techniczne są sprawdzane pod kątem specyfikacji projektu, tak aby konfiguracja produkcyjna została potwierdzona przed wejściem zamówienia do produkcji.

W przypadku zamówień eksportowych Shunchen może dostarczyć dokumentację testów fabrycznych, zapisy kontroli wymiarowej, dokumentację materiałową i, w razie potrzeby, kontrolę strony trzeciej. W przypadku zamówień międzynarodowych dostępne są ustalenia dotyczące wysyłki FOB i CIF.

Często zadawane pytania

Jaka jest różnica między metalowym kompozytowym panelem dachowym a jednowarstwową blachą dachową?

Metalowy kompozytowy panel dachowy zawiera rdzeń izolacyjny pomiędzy dwiema warstwami metalu, podczas gdy jednowarstwowa blacha dachowa zapewnia głównie zewnętrzne pokrycie odporne na warunki atmosferyczne. Konstrukcja kompozytowa łączy zatem funkcje pokrycia dachowego i izolacji w jednym prefabrykowanym elemencie.

Jaki rdzeń wybrać do kompozytowej płyty dachowej?

PU i PIR są powszechnie wybierane, gdy głównym wymaganiem jest izolacja termiczna. Wełna skalna nadaje się do projektów, w których ważne są właściwości ogniowe i izolacja mineralna. Wełnę szklaną można rozważyć, gdy wymagana jest izolacja termiczna i akustyczna. Ostateczny wybór powinien być zgodny ze specyfikacjami termicznymi i przeciwpożarowymi projektu.

Jakie grubości paneli są dostępne?

Typowe grubości to 50, 75, 100, 150 i 200 mm. Inne grubości można omówić w zależności od wymaganej wydajności cieplnej i projektu.

Czy długość panelu można dostosować?

Tak. Panele mogą być dostarczane w stałych długościach, np. 6 m i 12 m, lub przycięte na określone długości, zgodnie z układem dachu i wymaganiami transportowymi.

Czy można dostosować kolor i powłokę zewnętrzną?

Tak. Można dostarczyć poliester, fluorowęglowodór i inne określone systemy powłok. Kolor można również dostosować do dostępnego systemu powłok i wymagań projektu.

Czy możecie Państwo dostarczyć panele aluminiowo-magnezowo-manganowe?

Tak. Jako powierzchnię metalową dla odpowiednich konfiguracji kompozytowych paneli dachowych można zastosować arkusze stopu aluminiowo-magnezowo-manganowego. Grubość podłoża i strukturę płyt należy potwierdzić zgodnie z projektem dachu.

Czy możesz przetworzyć otwory przed wysyłką?

Tak. Otwieranie, uszczelnianie krawędzi, gięcie i wstępne nawiercanie można wykonać zgodnie z zatwierdzonymi rysunkami produkcyjnymi.

Jakie informacje są potrzebne do wyceny?

Wymagane informacje zwykle obejmują powierzchnię dachu lub liczbę paneli, grubość panelu, materiał rdzenia, rodzaj i grubość blachy, efektywną szerokość, długość panelu, powłokę, kolor, wymagania montażowe i miejsce dostawy. Rysunki dachu są przydatne, gdy klient wymaga kalkulacji ilościowej lub obróbki prefabrykowanej.

Czy możesz zorganizować kontrolę strony trzeciej?

Tak. Można zorganizować inspekcję SGS, BV lub inną uzgodnioną inspekcję strony trzeciej, zgodnie z zakresem inspekcji określonym w umowie zakupu.
