Rura kwadratowa prostokątna

Favtory Shunchen ma oczywiste zalety w dziedzinie rur kwadratowych prostokątnych . Wewnętrzny promień kąta produktu wynosi ≤0,3 mm, a tolerancja wielkości jest z dokładnością do ± 0,1 mm, co znacznie przekracza standard branżowy. Może wytwarzać różnorodne materiały, wytrzymałość na zginanie zwiększona o 15% -20%, utrata masy o 12% -30%. Dzięki zastosowaniu technologii spawania hybrydowego łukiem laserowym odkształcenia spoiny zmniejszają się o 70%, a trwałość zmęczeniowa przekracza 2 miliony cykli. Obsługa pełnego dostosowania specyfikacji, elastyczna produkcja cyfrowa, szybka dostawa, ścisła kontrola jakości, mogą zaspokoić potrzeby wielu dziedzin.

    Produkowane z wewnętrznym promieniem kąta R≤0,3mm i tolerancją wielkości w granicach ±0,1mm. Idealny do wysokich ścian osłonowych, budowy mostów i maszyn precyzyjnych wymagających bezbłędnego montażu i wyjątkowej nośności.

    R ≤ 0,3 mm Wewnętrzny promień kąta
    ± 0,1 mm Tolerancja rozmiaru
    15%-20% Większa wytrzymałość na zginanie
    12%-30% Redukcja wagi

    Rura kwadratowa prostokątna to wydrążony profil metalowy o przekroju kwadratowym lub prostokątnym i kącie wewnętrznym dokładnie zbliżającym się do 90° (promień ostrego narożnika R≤0,5mm), różniącym się od tradycyjnych zaokrąglonych rur kwadratowych (R≥1,0mm). Jest przetwarzany poprzez gięcie na zimno, walcowanie na gorąco lub wytłaczanie przy użyciu stali węglowej lub stali nierdzewnej. Dzięki stabilnej konstrukcji i regularnemu wyglądowi doskonale nadaje się do projektów B2B wymagających dużej dokładności montażu i właściwości mechanicznych. Poznaj naszą pełną ofertęstal o specjalnym kształciedla niestandardowych wymagań.

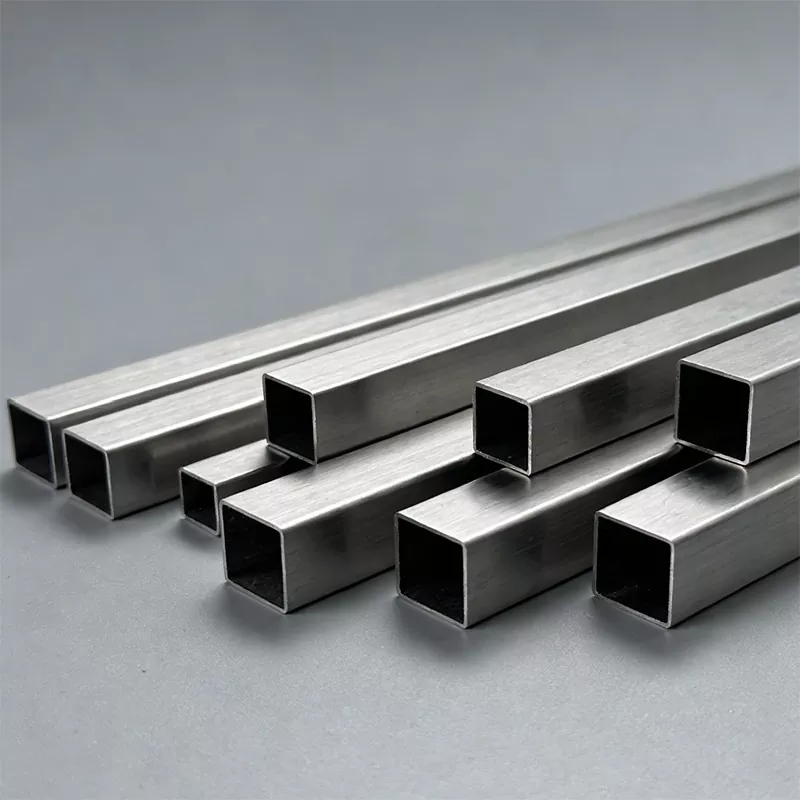

    Right-angle square tube with sharp corners for precision structures

    Podstawowe zalety i zweryfikowane przypadki

    Precyzja na poziomie milimetra

    Dzięki zaawansowanej technologii formowania na zimno wewnętrzny promień kąta jest ściskany do ≤0,3 mm, a szczelina łączenia komponentów jest kontrolowana do ≤0,1 mm. Ta precyzja bezpośrednio zmniejsza liczbę etapów obróbki na miejscu i zwiększa wydajność montażu o 30% do 50%.

    Doskonała wydajność strukturalna

    W porównaniu z tradycyjnymi okrągłymi rurami kwadratowymi, wytrzymałość na skręcanie i zginanie ostrej rury kwadratowej narożnej jest zwiększona o 15% do 20%. Pusta struktura pozwala na zmniejszenie ciężaru o 12% do 30%, optymalizując koszty materiałówkonstrukcje stalowe.

    Przykład projektu: 500-metrowa superwieża w Shenzhen

    Jako ramę nośną wykorzystano ognioodporną rurę kwadratową Q345FR. Dzięki technologii łączenia bez szwu osiągnięto 70% współczynnika zachowania granicy plastyczności w temperaturze 600°C, spełniając 3-godzinny limit odporności ogniowej z powłoką ognioodporną. Zmniejszyło to zużycie płyt ognioodpornych o 30% i skróciło czas budowy o dwa miesiące w porównaniu do tradycyjnych projektów.

    Dane techniczne

    Poniższe parametry służą jako odniesienie. Niestandardowe rozmiary i gatunki są dostępne po sprawdzeniu przez inżynierów.

    Kategoria specyfikacji Przedmiot Parametry odniesienia Uwagi dotyczące aplikacji
    Rozmiar sekcji Zakres długości boku (kwadrat) 10 mm × 10 mm do 200 mm × 200 mm Małe rozmiary mebli/sprzętu precyzyjnego; duże rozmiary dla ścian osłonowych/mostów.
    Zakres długości boku (prostokąt) 10 mm × 20 mm do 150 mm × 300 mm Przekrój prostokątny koncentruje się na jednokierunkowej wytrzymałości na zginanie w przypadku belek półkowych.
    Promień kąta wewnętrznego (R) Konwencjonalne ≤0,5 mm; wysoka precyzja ≤0,3 mm Spełnia rygorystyczne wymagania dotyczące precyzyjnego montażu.
    Tolerancja rozmiaru Normalny ±0,5 mm; dokładność ±0,1 mm Do urządzeń automatyki i bardzo wysokich ścian osłonowych.
    Grubość ścianki Konwencjonalna grubość 0,8 mm do 12 mm Cienkościenne do lekkich konstrukcji, grubościenne do nośności.
    Grubość niestandardowa Min. 0,3 mm, maks. 15 mm Ultra cienkie do wykończenia, bardzo grube do usztywnień mostów.
    Tolerancja grubości ≤2mm: ±0,05~0,1mm; 2~6mm: ±0,1~0,2mm; > 6 mm: ± 0,2 ~ 0,3 mm Zapewnia stabilność rozkładu naprężeń konstrukcyjnych.
    Właściwości materiału Seria ze stali węglowej Stal o wysokiej wytrzymałości Q235B, Q345B, Q690 Granica plastyczności Q690 ≥690 MPa, odpowiednia do dużych obciążeń i redukcji masy.
    Specjalna seria stalowa Stal ogniotrwała Q345FR Granica plastyczności 70% w temperaturze 600°C, odporność ogniowa 3 godziny.
    Seria stopów Stal nierdzewna 304/316, stop aluminium 6061 Stal nierdzewna zapewniająca odporność na korozję, aluminium do lekkich zastosowań zewnętrznych.
    Parametry technologiczne Proces formowania Formowanie na zimno + lokalna obróbka cieplna Zmniejsza koncentrację stresu i poprawia stabilność.
    Technologia spawania Spawanie hybrydowe łukiem laserowym Szerokość spoiny 2mm, odkształcenie zmniejszone o 70%, trwałość zmęczeniowa >2 miliony cykli.
    Obróbka powierzchni Cynkowanie ogniowe, natryskiwanie fluorowęglowodorem, anodowanie Cynk na korozję, fluorowęglowodór na warunki atmosferyczne, anodowanie na aluminium.
    Właściwości mechaniczne Siła zginania 15% ~ 20% więcej niż okrągła rura kwadratowa o tej samej specyfikacji Bardziej równomierny rozkład naprężeń.
    Współczynnik utraty wagi 12% ~ 30% Dostosowuje się do lekkich wymagań, takich jak superwieżowce i mosty.
    Odporność na warunki atmosferyczne Powłoka cynkowa ≥80μm; odporność na mgłę solną fluorowęglową ≥1000h Dostosowuje się do scenariuszy długotrwałego użytkowania na zewnątrz.

    Scenariusze dostosowywania i zastosowań

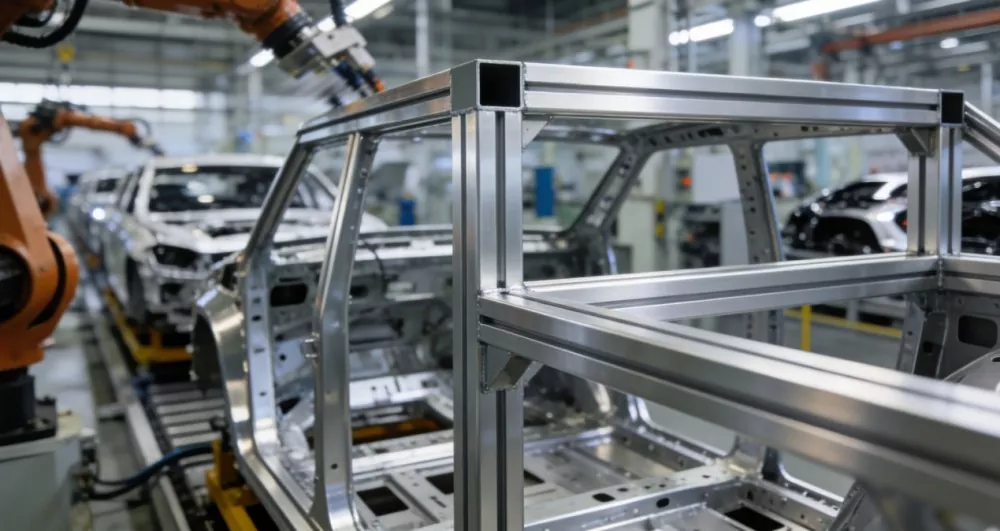

    Możliwości dostosowywania poszerzają granice aplikacji. Od stali o wysokiej wytrzymałości po stopy aluminium, od spawania laserowego po natryskiwanie fluorowęglowodorów – elastyczne kombinacje spełniają różnorodne potrzeby B2B. Na przykład kwadratowa rura ze stopu aluminium 6061 jest używana w podstawie samochodowych robotów spawalniczych, co pozwala uzyskać dokładny montaż szyny prowadzącej dzięki kontroli błędu kąta ± 0,1°.

    Custom right-angle square tube for precision machinery

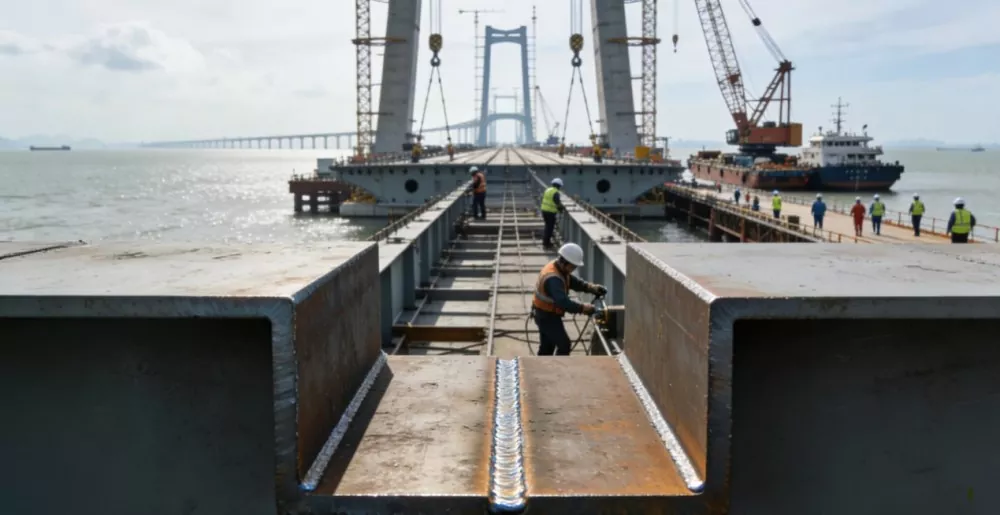

    Po zastosowaniu wysokowytrzymałej rury kwadratowej Q690 w usztywnieniu stalowego dźwigara skrzynkowego z głębokim kanałem środkowym, ciężar pojedynczej warstwy zmniejszono o 1200 ton. Trwałość zmęczeniowa procesu spawania hybrydowego łukiem laserowym przekracza 2 miliony cykli, czyli o 50% więcej niż w przypadku metod tradycyjnych. Materiał ten stale udowadnia swoją wartość techniczną w wieżowcach, budowie mostów i maszynach precyzyjnych.

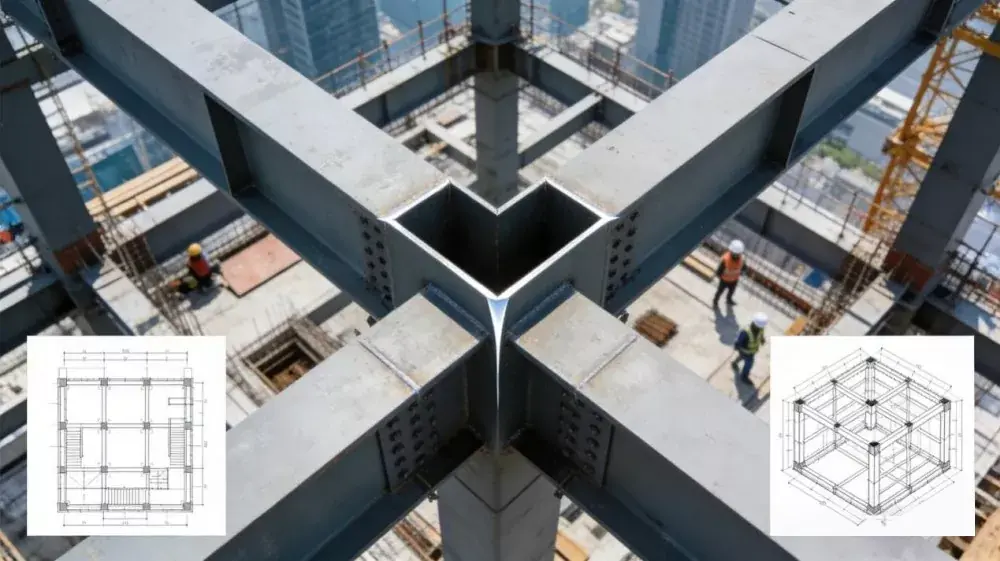

    Right-angle square tube applications in high-rise building construction

    Dlaczego warto wybrać Shunchen Industry?

    Shunchen Industry ma znaczące zalety w dziedzinie rur kwadratowych o kącie prostym, a wydajność rdzenia i dokładność przetwarzania przewyższają konwencjonalne standardy branżowe. Wewnętrzny promień kąta wynosi ≤0,3 mm, a tolerancja wielkości jest kontrolowana w zakresie ± 0,1 mm.

    Oferujemy bogaty wybór materiałów, w tym stal o wysokiej wytrzymałości Q690 i stal ogniotrwałą Q345FR. W porównaniu do zwykłych produktów wytrzymałość na zginanie jest zwiększona o 15%-20% przy jednoczesnym zmniejszeniu masy o 12%-30%. Wspieramypełna personalizacja specyfikacjiw oparciu o cyfrowy, elastyczny tryb produkcji. Zapewnij szybką dostawę, ścisłą kontrolę jakości i pełną dokumentację kontrolnązamówienia zbiorcze. Działamy jakobezpośredni dostawca fabrycznyaby zagwarantować to, co najlepszeOferta B2B.

    Często zadawane pytania

    1. Czym różni się rura kwadratowa prostokątna od standardowej rury kwadratowej?

    Prostokątna rura kwadratowa ma wewnętrzny promień kąta (R) ≤0,5 mm i aż do ≤0,3 mm w przypadku modeli o wysokiej precyzji. Jest znacznie ostrzejszy niż tradycyjne rury kwadratowe, które zazwyczaj mają zaokrąglony promień narożnika R≥1,0 mm. Ten ostrzejszy narożnik umożliwia płynne łączenie bez szczelin (odstępy ≤0,1 mm), dzięki czemu idealnie nadaje się do precyzyjnych zastosowań architektonicznych i maszynowych.

    2. Jakie materiały i gatunki stali są dostępne w przypadku zamówień hurtowych?

    Dostarczamy stal węglową (Q235B, Q345B, Q690 o wysokiej wytrzymałości), specjalną stal ogniotrwałą (Q345FR), stal nierdzewną (304/316) i stop aluminium (6061). Q690 jest wysoce zalecany w przypadku dużych obciążeń wymagających zmniejszenia masy, podczas gdy stal nierdzewna 304/316 jest idealna do środowisk korozyjnych.

    3. Jakie korzyści przynosi spawanie hybrydowe łukiem laserowym?

    W naszych rurach kwadratowych pod kątem prostym wykorzystujemy zaawansowane spawanie hybrydowe łukiem laserowym. Technologia ta zawęża szerokość spoiny do około 2 mm, zmniejsza odkształcenia spawalnicze o 70% i zwiększa trwałość zmęczeniową do ponad 2 milionów cykli. Zapewnia to doskonałą integralność konstrukcji, szczególnie w środowiskach obciążonych dynamicznie, takich jak inżynieria mostowa.

    4. Czy możesz zapewnić spersonalizowaną obróbkę powierzchni?

    Tak. Oferujemy cynkowanie ogniowe (dla doskonałej ochrony antykorozyjnej), natryskiwanie fluorowęglowe (dla odporności na promieniowanie UV i warunki atmosferyczne) oraz anodowanie (szczególnie dla modeli ze stopów aluminium). Wybór zależy od warunków ekspozycji na zewnątrz i wymagań estetycznych.

    5. Jaki jest czas realizacji dużych zamówień projektowych?

    Terminy realizacji zależą od całkowitego tonażu, gatunku materiału i specyficznych wymagań dotyczących przetwarzania. W przypadku rozmiarów standardowych wynosi on zazwyczaj od 15 do 25 dni. Wykorzystujemy cyfrowy, elastyczny tryb produkcji, aby zapewnić szybką dostawę i ścisłą kontrolę jakości, spełniając rygorystyczne harmonogramy dużych projektów budowlanych.

    Poproś o wycenę rury kwadratowej prostokątnej

    Skontaktuj się z Shunchen Industry w sprawie wymaganych wymiarów, gatunku materiału (np. Q345B, Q690), grubości ścianki i obróbki powierzchni. Nasz zespół inżynierów dokona przeglądu Twojego projektu i przedstawi konkurencyjną ofertę bezpośrednio w fabryce.
