EN 10210 S355J2H Kwadratowa sekcja pusta

Jako wiodący producent profili stalowych z 12-letnim doświadczeniem w eksporcie, ShunChen specjalizuje się w wysokowydajnych konstrukcyjnych kształtownikach zamkniętych. Nasza baza produkcyjna w Tianjin jest wyposażona w wiele w pełni zautomatyzowanych linii produkcyjnych do formowania na zimno, precyzyjny sprzęt spawalniczy oraz laboratorium do badania materiałów na poziomie krajowym, koncentrujące się na badaniach i rozwoju oraz produkcji kwadratowych kształtowników zamkniętych zgodnych z normą EN 10210, odpowiednich do budowy konstrukcji stalowych, inżynierii mostów, wyposażenia mechanicznego i scenariuszy podpór ścian osłonowych.

W odróżnieniu od zwykłych spawanych rur kwadratowych o niestabilnych właściwościach materiału, dużych odchyleniach wymiarowych i słabej odporności na niskie temperatury, w naszych kwadratowych kształtownikach zamkniętych EN 10210 S355J2H zastosowano wysokiej jakości kęsy ze stali konstrukcyjnej drobnoziarnistej, połączone z zaawansowanymi procesami formowania na zimno i spawania o wysokiej częstotliwości. Zastosowano rygorystyczną, wieloprzebiegową obróbkę wstępną powierzchni + precyzyjne formowanie + ultradźwiękowe procesy wykrywania wad online w celu utworzenia jednolitej i stabilnej sekcji konstrukcyjnej. Nasz starszy zespół kontroli jakości z wieloletnim doświadczeniem w branży prowadzi pełne śledzenie procesu i kontrolę każdej partii produktów, zapewniając tolerancję długości boku ≤±0,5 mm, prostoliniowość ≤1 mm/m i współczynnik wytrzymałości spoiny ≥0,95. Wszystkie produkty są zgodne z normami EN, GB, ASTM i JIS i mogą zapewniać kompletne certyfikaty testów walcowni (MTC EN 10204 3.1) oraz raporty z inspekcji stron trzecich SGS.

Testowanie wydajności w świecie rzeczywistym

1. Test udarności w niskiej temperaturze (test SGS innej firmy).

Norma: EN 10210-1, EN ISO 148-1 Warunki testu: -20℃ Próba udarności Charpy'ego V, 3 równoległe próbki na partię

Próbki testowe:

· Zwykła spawana rura kwadratowa Q235

· Standardowy kwadratowy kształtownik pusty S355JR

· EN 10210 S355J2H Kwadratowy profil zamknięty

Kluczowe wnioski:

· Zwykła rura kwadratowa Q235: średnia energia uderzenia ≤27J w temperaturze pokojowej, oczywiste kruche pękanie w temperaturze 0℃, nie nadaje się do środowiska o niskiej temperaturze

· Kwadratowy profil pusty S355JR: Stabilna wydajność w temperaturze pokojowej, energia uderzenia spada gwałtownie poniżej -10 ℃, nie może spełnić wymagań konstrukcyjnych w niskich temperaturach

· Kwadratowy profil pusty S355J2H: średnia energia uderzenia ≥27J przy -20℃, plastyczna morfologia pęknięć, stabilna wydajność w niskich temperaturach i na dużych wysokościach

2. Test kontroli dokładności wymiarowej i prostoliniowości

 Norma: EN 10210-2

Wyniki testu:

· Tolerancja długości boku: ±0,5 mm (znacznie lepsza niż standardowe wymaganie ±1,0 mm)

· Tolerancja grubości ścianki: ±0,1mm

· Prostoliniowość: ≤1mm na metr, całkowita prostość ≤0,1% całkowitej długości

· Prostopadłość powierzchni czołowej: ≤0,3°

Precyzyjna kontrola wymiarowa skutecznie zmniejsza obciążenie związane z cięciem i regulacją na miejscu, poprawia wydajność instalacji i dokładność montażu konstrukcyjnego.

3. Test właściwości spawalniczych i mechanicznych

Podstawowe wskaźniki wydajności, przetestowane zgodnie z normą EN 10210 i odpowiednimi europejskimi normami dotyczącymi stali konstrukcyjnej, są następujące:

· Granica plastyczności: ≥355MPa (dla grubości ≤16mm)

· Wytrzymałość na rozciąganie: 470 ~ 630 MPa

· Wydłużenie (A5): ≥22%

· -20℃ Energia uderzenia Charpy’ego: ≥27J (wzdłużna)

· Współczynnik wytrzymałości spoiny: ≥0,95, brak pęknięć po próbie zginania 180°

Drobnoziarnista podstawa stalowa + proces precyzyjnego spawania o wysokiej częstotliwości zapewnia idealne połączenie wytrzymałości konstrukcyjnej, wytrzymałości w niskich temperaturach i wydajności przetwarzania, dostosowując się do spawania na miejscu, gięcia, wykrawania i innych wymagań konstrukcyjnych.

Scenariusze użytkownika ze świata rzeczywistego i zweryfikowane

PrzypadkiPrzypadek 1: Projekt budowy dużej fabryki konstrukcji stalowych (Northern European Engineering Co., Ltd.) Branża: Przemysłowe konstrukcje stalowe Problem: Zwykłe kwadratowe rury stalowe użyte w pierwotnym projekcie miały słabą wytrzymałość w niskich temperaturach, a w zimowym środowisku o niskiej temperaturze od -15 ℃ do -20 ℃ istniało ryzyko kruchego złamania. Odchylenie wymiarowe było duże, co spowolniło postęp montażu na miejscu i zwiększyło koszty budowy. Rozwiązanie: Zastosuj kwadratowy profil pusty ShunChen EN 10210 S355J2H, specyfikacja 150 × 150 × 6 mm, z powierzchnią ocynkowaną ogniowo w celu zapewnienia odporności na korozję. Wynik: Po 6 latach pracy w środowisku o niskiej temperaturze naprężenia strukturalne są stabilne, nie występują żadne kruche pęknięcia ani deformacje. Wysoka dokładność wymiarowa zwiększa wydajność montażu na miejscu o 35%, a całkowity okres użytkowania konstrukcji wydłuża się do ponad 30 lat. Roczny wolumen zamówień sięga 1800 ton, a obie strony utrzymują długoterminowe stosunki współpracy.

Przypadek 2: Projekt wsparcia ścian osłonowych kompleksu komercyjnego miejskiego (Krajowa Grupa Inżynierii Budowlanej)

Branża: Inżynieria ścian osłonowych budynków komercyjnych Problem: System nośny ścian osłonowych stawia wysokie wymagania dotyczące prostoliniowości, dokładności wymiarowej i płaskości powierzchni profili stalowych. Konwencjonalne produkty charakteryzują się dużym odchyleniem od prostoliniowości i nierówną powierzchnią, co wpływa na dokładność montażu i ogólny efekt estetyczny ściany osłonowej. Rozwiązanie: Wybierz wysoce precyzyjny kwadratowy profil pusty EN 10210 S355J2H, ściśle kontroluj prostoliniowość i prostopadłość powierzchni czołowej oraz dostosuj powierzchnię ocynkowaną + powłokę proszkową. Wynik: elementy nośne są zamontowane dokładnie, ogólne naprężenia ściany osłonowej są równomierne, a efekt wizualny spełnia wymagania projektowe. Jednorazowo przeszło akceptację strony budowlanej. Po 5 latach użytkowania produkt uzyskał stabilne parametry użytkowe i stał się wyznaczonym profilem stalowym do kolejnych projektów ścian osłonowych grupy.

Przypadek 3: Projekt produkcji dużych ram do urządzeń mechanicznych (East China Machinery Manufacturing Co., Ltd.) Branża: Produkcja urządzeń mechanicznych Problem: Zwykłe rury kwadratowe mają niestabilne właściwości mechaniczne, a podczas obróbki ram urządzeń łatwo wystąpić odkształcenie spawalnicze. Gotowy produkt ma niski wskaźnik kwalifikacji i nie może spełnić wymagań nośnych ciężkiego sprzętu. Rozwiązanie: Należy zastosować kwadratowy kształtownik zamknięty EN 10210 S355J2H o jednolitych właściwościach materiałowych i dobrych parametrach spawania, dostosowany do specyfikacji rozmiaru ramy urządzenia. Wynik: Odkształcenie spawalnicze produktu podczas obróbki jest niewielkie, nośność ramy spełnia wymagania projektowe, a współczynnik odrzutów gotowych produktów spada z 5,8% do 0,9%. Skutecznie pomaga firmie poprawić jakość produktów i zwiększyć udział w rynku ciężkiego sprzętu.

Autentyczne recenzje klientów

„W środowisku niskotemperaturowym w Europie Północnej najważniejszym wskaźnikiem jest udarność stali konstrukcyjnej w niskich temperaturach. Kwadratowe profile zamknięte EN 10210 S355J2H charakteryzują się stabilną wydajnością i niezawodną jakością, co w pełni spełnia nasze standardy budownictwa inżynieryjnego i jest naszym preferowanym spółdzielczym dostawcą. —— Hans Mueller, kierownik projektu, Northern European Engineering Co., Ltd.

„Do systemów nośnych ścian osłonowych używamy kwadratowych profili zamkniętych. Wasze produkty charakteryzują się dużą dokładnością wymiarową i dobrą prostoliniowością, co znacznie poprawia wydajność naszego montażu na miejscu. Zespół techniczny może również zapewnić niestandardowe rozwiązania w zakresie obróbki powierzchni zgodnie z wymaganiami projektu, co jest bardzo profesjonalne”. —— Li Ming, dyrektor ds. zakupów, Krajowa Grupa Inżynierii Budowlanej

„Stabilne właściwości mechaniczne i dobre parametry spawania są kluczem do produkcji ram mechanicznych. Rury kwadratowe S355J2H charakteryzują się jednolitym materiałem i niewielkimi odkształceniami spawalniczymi, co skutecznie zmniejsza straty procesowe. Od wielu lat utrzymujemy stabilną współpracę.” —— Zhang Wei, kierownik produkcji, East China Machinery Manufacturing Co., Ltd. Zweryfikowane parametry produktu

(1) Ogólne standardy wykonawcze

(2) Podstawowe parametry techniczne

(3) Skład chemiczny (% wag., S355J2H)

(4) Właściwości mechaniczne (S355J2H, t≤16mm)

Podstawowe zalety

1. Zgodność z normami i niezawodne działanie: Wszystkie produkty są produkowane w ścisłej zgodności z normą europejską EN 10210, a właściwości mechaniczne i dokładność wymiarowa przeszły autorytatywne testy przeprowadzane przez strony trzecie, a pełne raporty z testów są dostępne do zapytania.

2. Doskonała udarność w niskich temperaturach: gatunek S355J2H gwarantuje stabilną energię uderzenia powyżej 27 J przy -20 ℃, skutecznie zapobiegając ryzyku kruchego pękania i nadaje się do środowisk niskotemperaturowych w regionach na dużych szerokościach geograficznych i w projektach na dużych wysokościach.

3. Precyzyjna kontrola wymiarowa: Całoprocesowe automatyczne monitorowanie rozmiaru i prostoliniowości, z tolerancją znacznie lepszą niż wymagania standardowe, zmniejszające obciążenie pracą związaną z regulacją na miejscu oraz poprawiające wydajność instalacji i przetwarzania.

4. Silna zdolność adaptacji do przetwarzania: jednolita struktura materiału, doskonała wydajność spawania i gięcia, małe odkształcenia podczas przetwarzania, odpowiednie do cięcia, wykrawania, spawania i innych głębokich obróbek w różnych scenariuszach.

5. Opcje kompletnej obróbki powierzchni: Obsługuje cynkowanie ogniowe, malowanie proszkowe, malowanie i inne zabiegi antykorozyjne, które mogą znacznie wydłużyć żywotność produktów w środowiskach zewnętrznych i korozyjnych.

Nadaje się do

· Przemysł konstrukcji stalowych: ramy budynków fabrycznych, konstrukcje stalowe stadionów, półki magazynowe, domy z lekkiej stali, konstrukcje wsporcze mostów

· Konstrukcja i ściany osłonowe: Budowa stępek wsporczych ścian osłonowych, szkieletów szklanych ścian osłonowych, dekoracyjnych konstrukcji wsporczych ścian zewnętrznych

· Produkcja maszyn: ramy urządzeń, podpory mechaniczne, elementy maszyn rolniczych, konstrukcje urządzeń dźwigowych

· Przemysł transportowy: ramy kontenerów, konstrukcje nadwozi samochodów ciężarowych, wsporniki poręczy, konstrukcje słupów sygnalizacyjnych

· Inne branże: Konstrukcje wsporcze instalacji fotowoltaicznych, wieże przesyłowe energii, podpory rurociągów, ramy do tablic reklamowych

Dlaczego warto wybrać Tianjin ShunChen

Szukasz ekonomicznego i wysokiej jakości dostawcy kwadratowych profili zamkniętych EN 10210 S355J2H do projektów konstrukcji stalowych, ścian osłonowych i produkcji maszyn? Mamy 12 lat doświadczenia w eksporcie jako profesjonalny producent konstrukcyjnych profili zamkniętych.

Przez cały rok utrzymujemy duży zapas konwencjonalnych specyfikacji, zapewniając dostawę w ciągu 3-7 dni. Nasz profesjonalny zespół techniczny zapewnia kompleksowe rozwiązania, w tym wybór materiałów, dopasowanie specyfikacji i optymalizację procesów zgodnie ze scenariuszami użytkowania. Fabryczna sprzedaż bezpośrednia eliminuje ogniwa pośrednie, zapewniając konkurencyjne ceny i stabilną jakość produktu. Skontaktuj się teraz z ShunChen, aby otrzymać bezpłatne próbki i szczegółowe wyceny!

Prawdziwa galeria produktów i przesyłek

Kontrola produkcji i jakości w całości

automatyczna linia produkcyjna do formowania na zimno Precyzyjny sprzęt spawalniczy o wysokiej częstotliwości System testowania wymiarowego online (100% wykrywanie on-line) Uniwersalna maszyna do testowania materiałów i sprzęt do testowania udarności w niskiej temperaturze

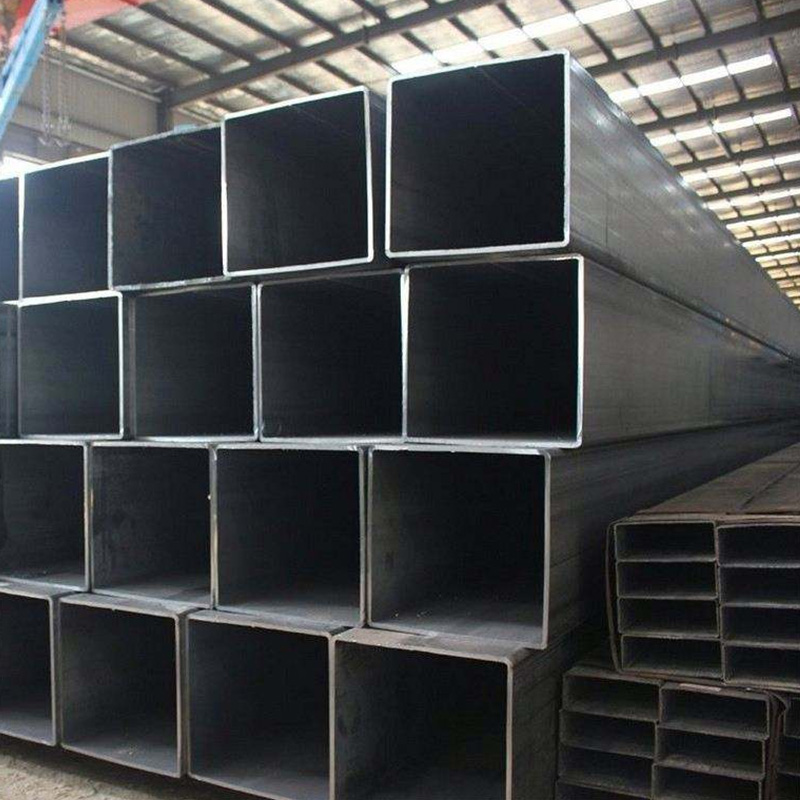

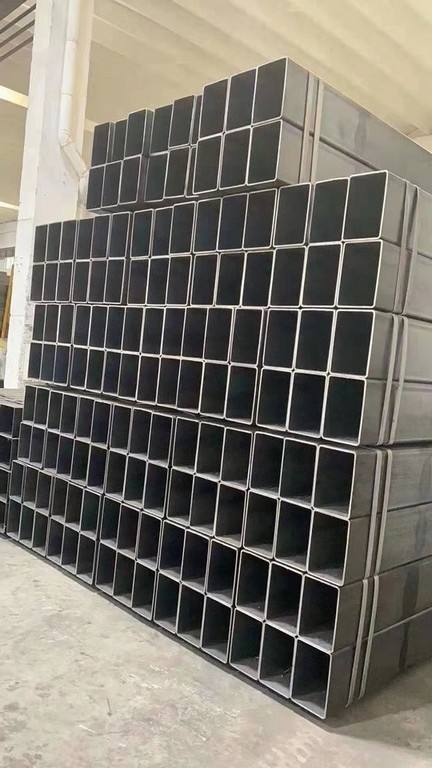

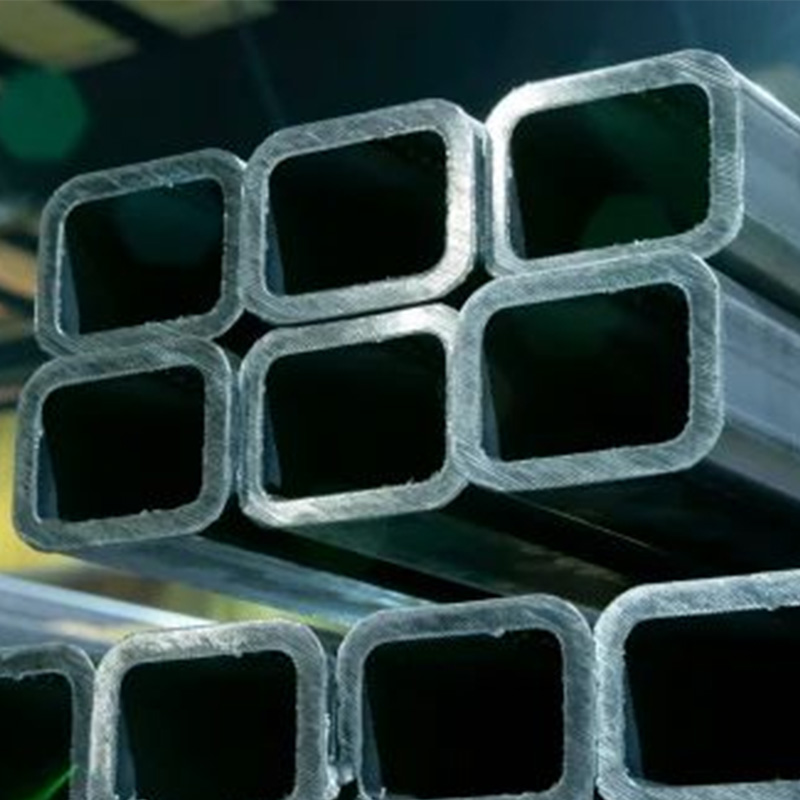

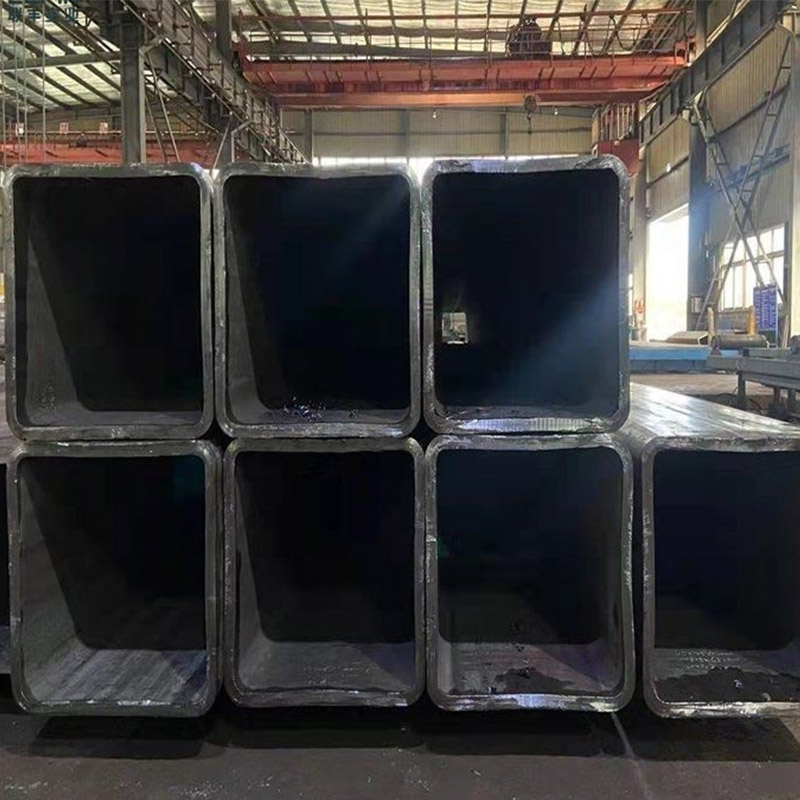

Wyświetlacz produktu

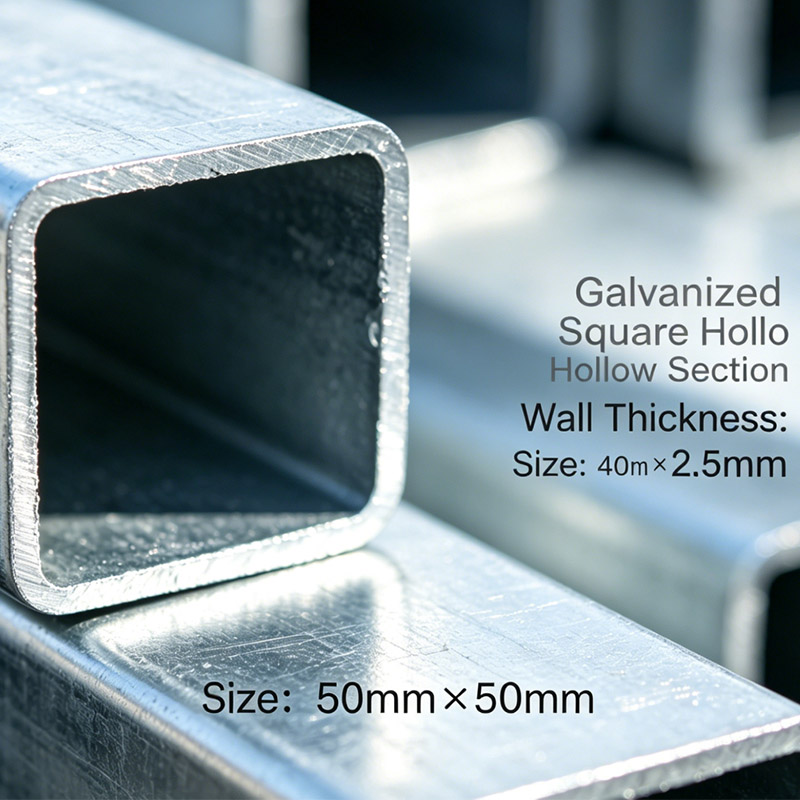

Wykończenie w kolorze czarnym EN 10210 S355J2H Kwadratowy profil drążony Cynkowany ogniowo kwadratowy kształtownik zamknięty Niestandardowy malowany proszkowo prostokątny profil pusty Konstrukcyjna rura kwadratowa o dużej grubości

Wysyłka i opakowanie

Standardowe opakowanie eksportowe: Wodoodporna folia + taśma stalowa + zabezpieczenie drewnianej palety Obsługiwane jest niestandardowe opakowanie z logo Standard załadunku kontenera: kontener 20 stóp ≈25 ton; Kontener 40 stóp ≈28 ton (luzem) / 25 ton (paleta) Kompletne dokumenty przewozowe: list przewozowy, faktura handlowa, MTC EN 10204 3.1, raport z kontroli strony trzeciej

Scenariusze zastosowań klientów

Projekt ramy budynku fabryki konstrukcji stalowych Projekt wsporczy ściany osłonowej budynku komercyjnego Projekt produkcji ram urządzeń mechanicznych Projekt mostu i obiektu transportowego
