Wbudowana płyta stalowa

Jako profesjonalny producent, przemysł Shunchen chciałby zapewnić Państwu wysokiej jakości osadzone płyty stalowe. Wbudowane płyty stalowe, jako łączniki metalowe zatapiane z góry w elementach betonowych (ścianach, podłogach, słupach itp.), stanowią kluczowe mosty przejściowe pomiędzy konstrukcjami budynku a elementami pomocniczymi. Wykonany jest głównie ze stali węglowej lub stali nierdzewnej, która jest cięta, spawana i zabezpieczona antykorozją. Otwory na śruby lub węzły spawane są zarezerwowane na powierzchni, aby ułatwić dokładne połączenie ze wspornikami ścian osłonowych i podstawami komponentów.
    Precyzyjny nośnik połączeń dla nowoczesnego budownictwa

    Przeznaczone do ścian osłonowych, baz ciężkiego sprzętu i infrastruktury krytycznej. Wyprodukowane przy użyciu cięcia CNC i zaawansowanych technologii antykorozyjnych.

    Tolerancja ≤±0,2mm
    Roczna wydajność 350 000 ton
    Kwalifikacja spoiny 99,9%
    Mgła solna ≥ 1000h

    Podstawowa funkcja osadzonej płyty stalowej koncentruje się na trzech kluczowych obszarach pozycjonowania, służąc jako krytyczny nośnik łączący główną konstrukcję budynku z konstrukcjami pomocniczymi:

    Załaduj koncentrator transmisyjny

    Przejmuje ciężar własny, obciążenie wiatrem i obciążenie wibracjami elementów pomocniczych, takich jak ściany osłonowe. Równomiernie przenosi rozłożone obciążenia na główną konstrukcję betonową, aby uniknąć uszkodzeń spowodowanych lokalną koncentracją naprężeń.

    Informacje dotyczące instalacji

    Opiera się na dokładnym pozycjonowaniu na etapie wstępnego osadzania, aby zapewnić stałe odniesienie dla kolejnych podpór. Zapewnia regularność rozmieszczenia i dokładność montażu, znacznie ograniczając konieczność wtórnego przetwarzania na miejscu.

    Gwarancja stabilności konstrukcji

    Tworzy solidną, zintegrowaną konstrukcję po wylaniu betonu, zwiększając stabilność połączenia pomiędzy elementami zewnętrznymi a konstrukcją główną. Poprawia właściwości zapobiegające przewróceniu i drganiom.

    Dane techniczne

    Kategoria specyfikacji Parametry techniczne Szczegółowe wskaźniki Specyfikacja adaptacji
    Rozmiar podstawowy Normalna specyfikacja Długość/szerokość: 200×200mm~600×600mm; grubość: 8 mm ~ 20 mm 200×200×8mm dla lekkiej przegrody szklanej; 600 × 600 × 20 mm dla ciężkiej ściany osłonowej
    Rozmiar niestandardowy Dowolna długość i szerokość (max ≤1000×1000mm), grubość (min ≥5mm) Dopasowuje się do indywidualnych wymagań ścian osłonowych o specjalnych kształtach
    Tolerancja rozmiaru Tolerancja rozmiaru konturu ±0,5 mm (konwencjonalne), ±0,2 mm (klasa precyzyjna) Poziomica dopasowuje się do wysokich ścian osłonowych wymagających wyjątkowo dużej dokładności
    Dokładność pozycji otworu Tolerancja odległości od środka otworu ≤±0,2mm, średnica otworu ±0,1mm Zapewnia dokładne połączenie doczołowe ze śrubami wspornikowymi ściany osłonowej
    Właściwości materiału Materiał głównego nurtu Stal węglowa: Q235B, Q345B; Stal nierdzewna: 304, 316 Q345B do dużych obciążeń; Stal nierdzewna 316 do przybrzeżnej mgły solnej
    Własność mechaniczna Siła rdzenia Wytrzymałość na zginanie: Q235B ≥ 235 MPa, Q345B ≥ 345 MPa; Wytrzymałość na ścinanie ≥ 120MPa Zapewnia stabilność konstrukcji podczas przenoszenia obciążenia
    Obróbka powierzchniowa Proces antykorozyjny Cynkowanie ogniowe (≥80μm), natryskiwanie fluorowęglowe (≥40μm), polerowanie lustrzane Cynkowane ogniowo w celu zapewnienia odporności na korozję na zewnątrz; Środek do polerowania luster do dekoracji wnętrz
    Wymagania technologiczne Proces formowania Cięcie plazmowe CNC, precyzyjne tłoczenie; wysokość spoiny ≥8 mm, bez porów/pęknięć Zapewnia płaskość płyty (≤1mm/m), poprawiając przyczepność do betonu

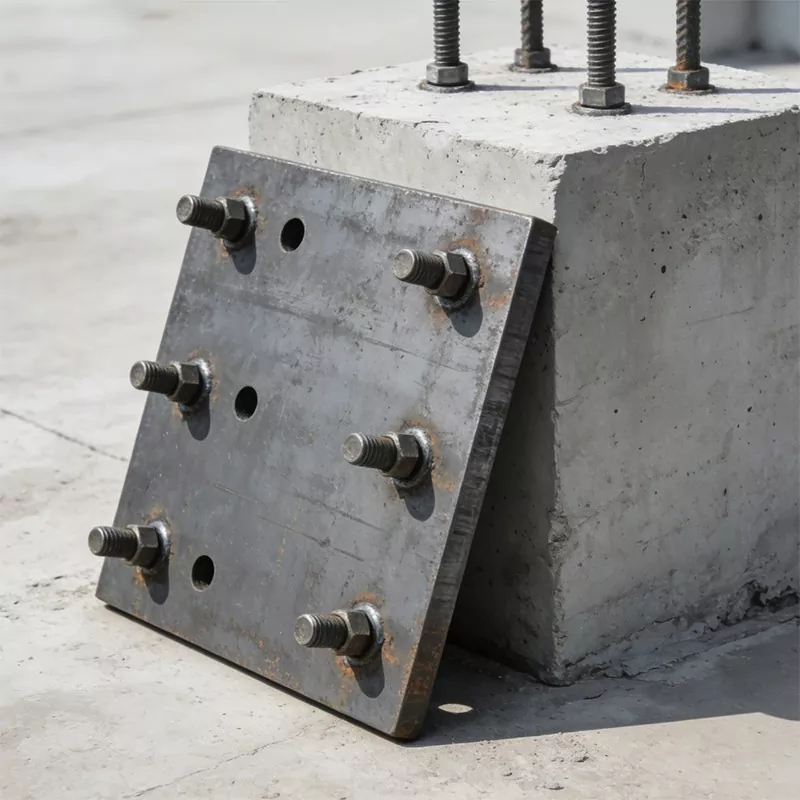

    Embedded steel plate for construction

    Podstawowe zalety: wysoka precyzja, wytrzymałość i zdolność adaptacji

    Ta wbudowana płyta stalowa ściśle kontroluje tolerancję rozmiaru w zakresie ± 0,5 mm i dokładność otworów na śruby przy ≤ ± 0,2 mm. Dokładnie łączy się zwsporniki ścian osłonowychi inne komponenty. Dzięki zastosowaniu najwyższej jakości materiałów, takich jak stal nierdzewna Q345B i 304/316, wytrzymałość na zginanie osiąga ≥345 MPa. Powierzchnia poddawana jest profesjonalnej obróbce polegającej na cynkowaniu ogniowym, uzyskując odporność na działanie mgły solnej ≥1000h. Obsługujemy pełne dostosowanie rozmiaru, układu otworów i obróbki powierzchni, aby spełnić rygorystyczne wymagania projektów B2B.

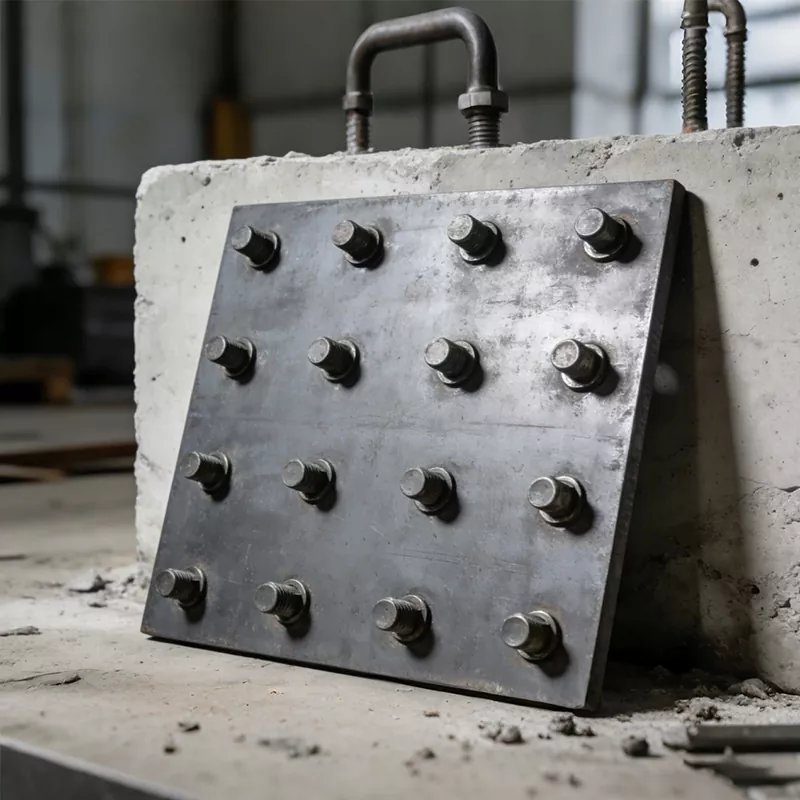

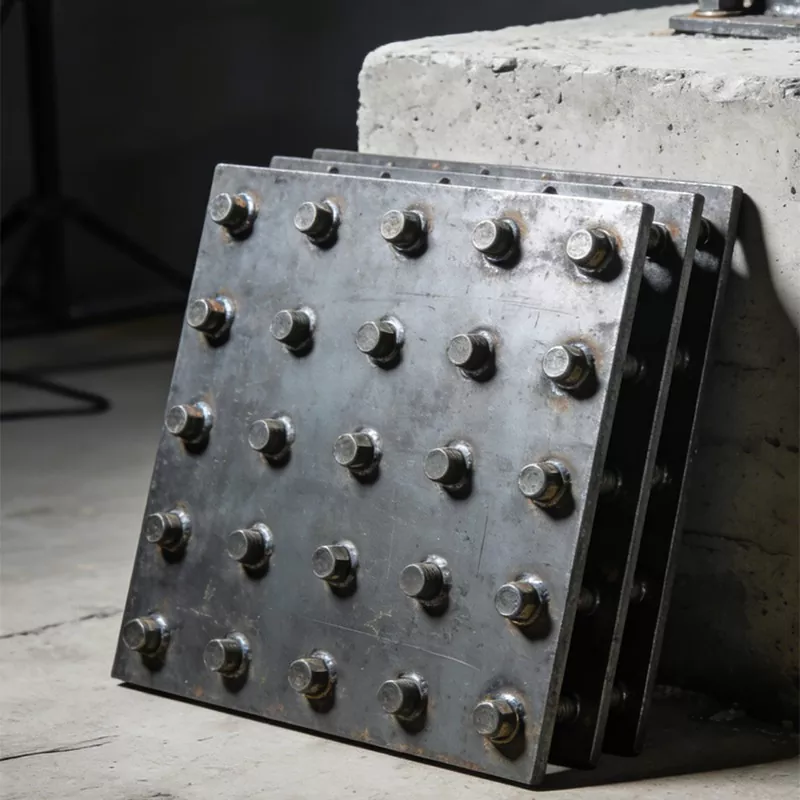

    Custom embedded steel plate

    Scenariusze zastosowań i zweryfikowane przypadki

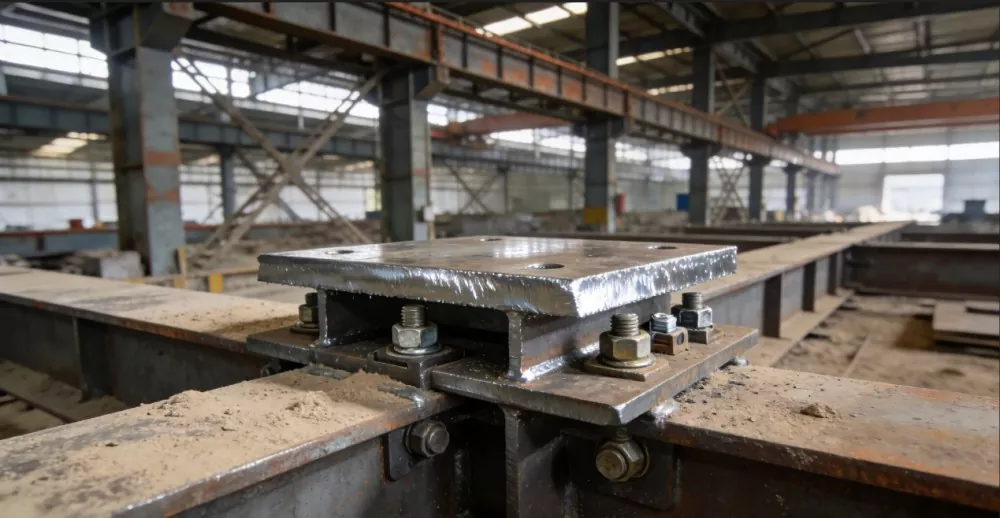

    Projekt fabryki maszyn ciężkich w Tangshan

    W projekcie wykorzystano pogrubione, osadzone płyty stalowe, aby stabilnie wytrzymać obciążenie 50-tonowej belki dźwigowej. Materiały i obróbka powierzchni zostały dostosowane tak, aby dostosować się do środowiska o dużym zapyleniu i wilgotności w zakładzie przemysłu ciężkiego, zapewniając długoterminowe bezpieczeństwo operacyjne.

    Heavy machinery plant embedded steel plate

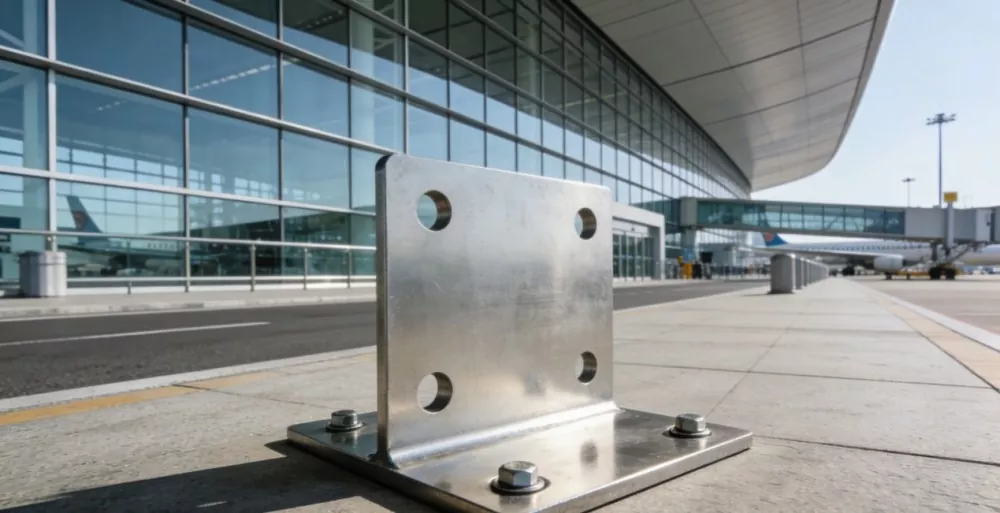

    Międzynarodowy port lotniczy Chengdu Tianfu

    Do połączenia ściany osłonowej z konstrukcją stalową zastosowano płyty wpuszczane ze stali nierdzewnej 304. Zapewniło to płaskość ściany osłonowej o dużej rozpiętości i doskonałą odporność na warunki atmosferyczne, spełniając rygorystyczne standardy jakości głównegoprojekt węzła komunikacyjnego.

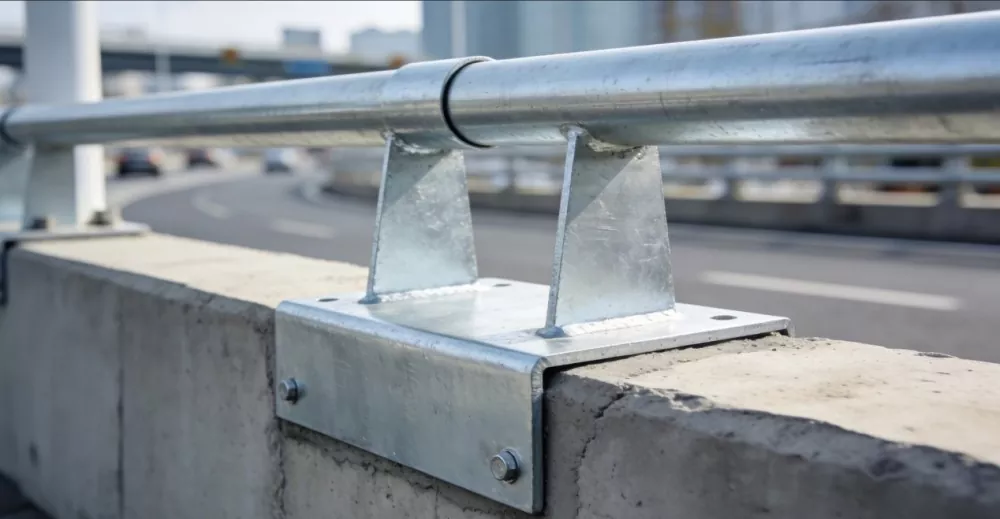

    Estakada dla pieszych w Hangzhou

    W poręczach wiaduktu zastosowano ocynkowane ogniowo płyty osadzone, co poprawiło efektywność przenoszenia obciążenia. Płyty nie wykazywały widocznej korozji w środowisku deszczowym, co znacznie skróciło okres budowy i zapewniło trwałość infrastruktury miejskiej.

    Nasze zalety przemysłowe

    Założona w 2014 roku firma Tianjin Shunchen Industrial Co., Ltd. ma siedzibę w strefie przemysłowej Daqiuzhuang. Jako kompleksowe przedsiębiorstwo należące do sieci przemysłowej integrujemy głęboką obróbkę stali, cynkowanie ogniowe, magazynowanie oraz handel importowo-eksportowy.

    Dzięki rocznej zdolności produkcyjnej przekraczającej 450 000 ton i wartości wyjściowej wynoszącej prawie 2 miliardy juanów, posiadamy znaczącą przewagę w dziedzinie osadzonych płyt stalowych. Opierając się na pełnej integracji łańcucha branżowego, nasza baza oferuje wystarczające moce produkcyjne, gotowe zapasy, szybką reakcję na dostawy i kontrolowane koszty. jakobezpośredni dostawca fabryczny, zapewniamy konkurencyjne cenyzamówienia zbiorczei niestandardowych rozwiązań. Sprawdź naszeCertyfikat ISO 9001dla zapewnienia jakości.

    Często zadawane pytania

    Jaki jest typowy czas realizacji zamówień masowych na osadzone płyty stalowe?

    W przypadku standardowych specyfikacji dostępnych w magazynie czas realizacji wynosi zwykle 7-15 dni. W przypadku niestandardowych rozmiarów, określonych materiałów (takich jak stal nierdzewna 316) lub specjalnych obróbek antykorozyjnych cykl produkcyjny wynosi zazwyczaj 20–30 dni, w zależności od wielkości zamówienia. Dokładny harmonogram dostaw podamy po potwierdzeniu zamówienia.

    Czy możecie wyprodukować płyty na podstawie niestandardowych rysunków?

    Tak, absolutnie. Wspieramy usługi OEM i ODM. Możesz dostarczyć rysunki CAD (DWG, DXF, STEP) lub próbki fizyczne. Nasza technologia cięcia CNC i wiercenia laserowego gwarantuje, że niestandardowe układy otworów i rozmiary płyt zostaną spełnione z tolerancją precyzji ≤±0,2 mm.

    Jak zapewnić jakość spawania w zastosowaniach wymagających dużych obciążeń?

    Stosujemy zaawansowane, zautomatyzowane procesy spawania przy wysokości spoiny ≥8mm i dbamy o to, aby nie było porów ani pęknięć. Każda partia przechodzi rygorystyczne badania nieniszczące (NDT) i wykrywanie wad. Nasz współczynnik kwalifikacji spoin utrzymuje się na stałym poziomie aż 99,9%, skutecznie spełniając duże obciążenia i specjalne wymagania zakładów przemysłowych.

    Jakie obróbki powierzchni są zalecane w przypadku projektów zewnętrznych i przybrzeżnych?

    Do ogólnego użytku na zewnątrz zalecamy cynkowanie ogniowe (grubość powłoki cynku ≥80μm), które zapewnia doskonałe właściwości antykorozyjne. W środowiskach przybrzeżnych z dużą mgłą solną zdecydowanie zalecamy użycie stali nierdzewnej 316 w połączeniu z grubą powłoką cynkową lub specjalistycznym natryskiem fluorowęglowym, aby zapewnić maksymalną trwałość.

    Czy możesz dostarczyć certyfikaty materiałowe i raporty z testów?

    Tak. Do każdej przesyłki dostarczamy kompleksową dokumentację jakości, w tym certyfikaty testów młyna (MTC), raporty z testów właściwości mechanicznych (wytrzymałość na zginanie i ścinanie) oraz raporty z testów mgły solnej. Zapewnia to płynną odprawę celną i spełnia rygorystyczne wymagania odbiorowe międzynarodowych projektów budowlanych.

    Poproś o wycenę wbudowanych płyt stalowych

    Prześlij nam swoje rysunki, wymagany gatunek materiału, wymiary płyty i specyfikacje antykorozyjne. Nasz zespół inżynierów dokona przeglądu Twojego projektu i przedstawi konkurencyjną ofertę bezpośrednio w fabryce.
